上海馭典重工教會你看齒輪轉向箱的軸配置及旋轉方向。我們的工作人員，在協助客戶選型的過程中，經常聽到客戶說，T系列轉向箱的軸配置表示方法，容易混淆，看到字母不知道是表示的什么意思，如果是用一臺還好，遇到多臺組合時很容易出錯，那接下來我們就為您詳細介紹一下他們的規律。

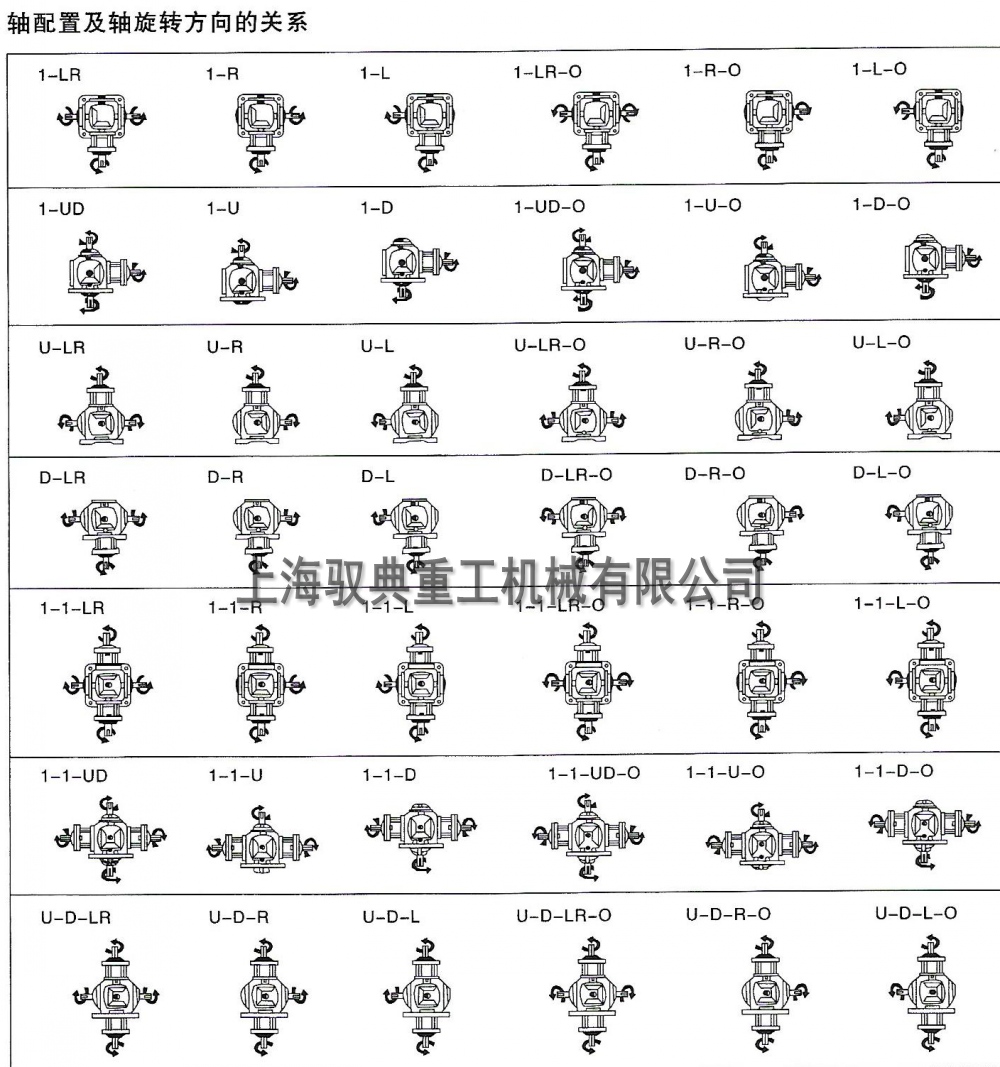

我們先來看一張齒輪轉向箱的軸配置及旋轉方向圖，如下：
通過上圖，我們可以看到各種字母表示的出軸方向以及旋轉方向，看起來亂七八糟的，記不住，弄不清。其實這個是根據英文字母來表示的。
例如：1-L與1-R，L代表的意思是Left，即：左。R代表的意思是Right，即：右。所以自上往下俯視，1-L的輸出軸在左側，1-R輸出軸在右側。1-LR，就是左右兩邊都有輸出軸。
再舉例：1-L與1-R或1-LR-O呢，通過上圖我們可以看到后面帶-O的型號，與不帶O的相比，外形一樣，但是內部的齒輪一個在左側，一個在右側，所以-O的是型號與不帶O的型號相比，輸出軸的旋轉方向，是相反的。
還有U代表上輸出，D代表下輸出，這些都比較簡單，理解了就很容易懂了。
再舉個例子：1-1-L比1-L多了一個1，代表什么意思呢？其實就是代表多了一個輸入軸，這里說的輸入軸，在實際使用的時候，也可以當做輸出軸使用，靈活運用即可，不用糾結是輸入還是輸出，在行業規則里，默認把長的那個軸說成是輸入軸。其他多了一個1的型號，也是代表同樣的意思，大家仔細觀察就會發現，就不再贅述了。
相信馭典重工為您講解一下，您對齒輪轉向箱的軸配置及旋轉方向有了清晰的認識，如果還有不明白的地方，歡迎聯系我們哦。
