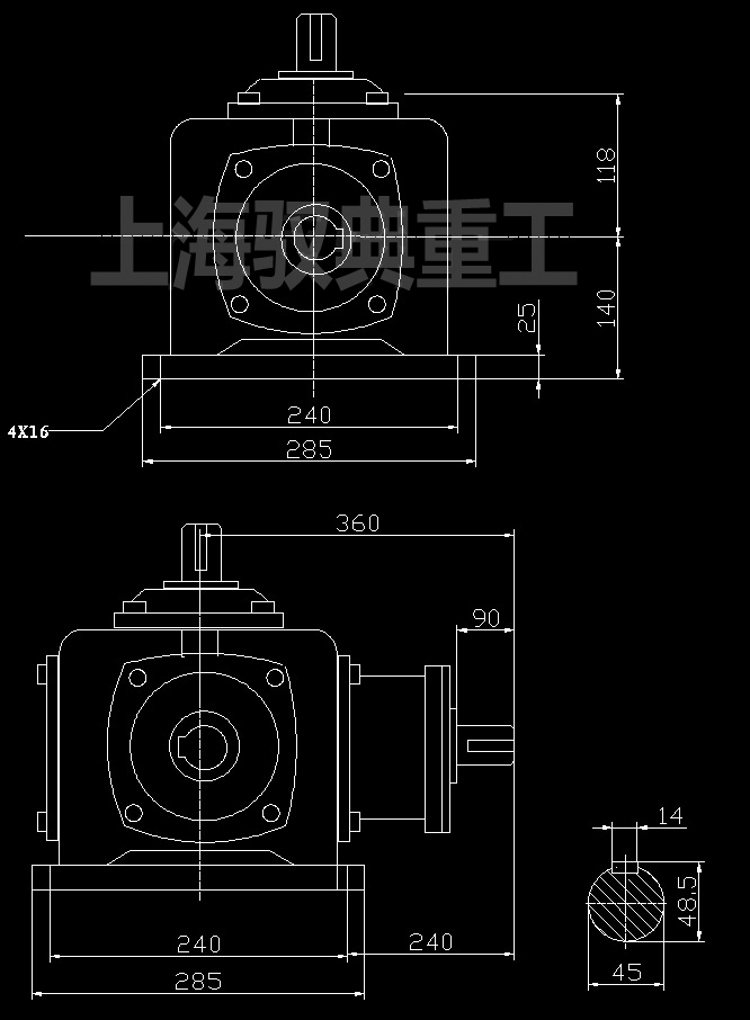

螺旋錐齒輪轉向箱T10-1-U換向器是地腳安裝，輸出軸向上，輸入軸呈水平方向的軸配置方式。它的CAD外形圖紙，我們接下來給大家展示出來，供需要的朋友參考，見下圖：
T10-1-U換向器可以做的速比有1:1, 還有減速1.5:1、2:1、2.5:1、3:1、 4:1，注意：這里說的減速是以水平輸入軸為原則計算的。如果您用向上的軸做為輸入軸時，屬于逆向使用，可以靈活使用，但是速比就是相反的了，這一點一定要注意。
